Messwerterfassung
Die private Wetterstation 'in Klein Rogahn'
verwendet eine Solar-Funk-Wetterstation mit der Bezeichnung Vantage Pro2,
verwaltet von der Open Source Software 'weewx'.
Die Software wurde in Python geschrieben.
Es werden weitere Sensoren per Bussystem (1-wire) erfasst.
Meine Anpassungen/ Erweiterungen unter Github/hesweewx,
werden zeitversetzt veröffentlicht und erheben keinen Anspruch auf Vollständigkeit.
Haftung
- Die veröffentlichten Daten sind Eigentum des Betreibers und erheben keinerlei Anspruch auf Richtigkeit,
da es sich hierbei um eine rein private Wetterstation handelt. - Die von meiner Wetterstation gemessenen und berechneten Daten und Bilder sind ohne Gewähr.
- Ich als Betreiber dieser Seiten hafte nicht für die Zuverlässigkeit und Richtigkeit der von meiner Wetterstation
bereitgestellten oder berechneten Daten und Bilder - Die Nutzung der Wetterinformationen geschieht auf eigene Gefahr
Standort
Die Gemeinde Klein Rogahn
liegt ca. 5 km südwestlich der Landeshauptstadt Schwerin.
Amt Strahlendorf; Landkreis Ludwigslust-Parchim; Bundesland Mecklenburg-Vorpommern; Deutschland
Wetterstation (alt)
Seit dem 01.10.2013 werden mit der Wetterstation WX-2013 die Werte für Temperatur, Feuchtigkeit, Luftdruck, Regen und Wind erfasst.
- Spezifikation der WX-2013, 868MHz
- eingebaute DCF-Funkuhr, Barometer
- Windgeschwindigkeit und Richtung, Regenmesser
- Innen-/ Außen Lufttemperatur, Innen-/ Außen Luftfeuchtigkeit
- USB-Anschluß
Zusätzlich werden Temperaturwerte mit 13 one-wire Sensoren (DS18B20) erfasst.
- 1. Bodentemperatur in 5 cm, 10 cm, 20 cm, 50 cm und 100 cm Tiefe
- 2. Wassertemperatur bei 20 cm Tiefe im 0,75 m³ Gartenteich
- 3. Wassertemperatur bei 50 cm Tiefe im 22 m³ Goldfischteich
- 4. Wassertemperatur bei 50 cm und 180 cm Tiefe im 96 m³ Gartenteich
- 5. Lufttemperatur in 200 cm Höhe am Carport, in 100 cm und in 5 cm Höhe im Garten
Die WX-2013 wurde am 20.06.2016 abgebaut.
Wetterstation (neu)

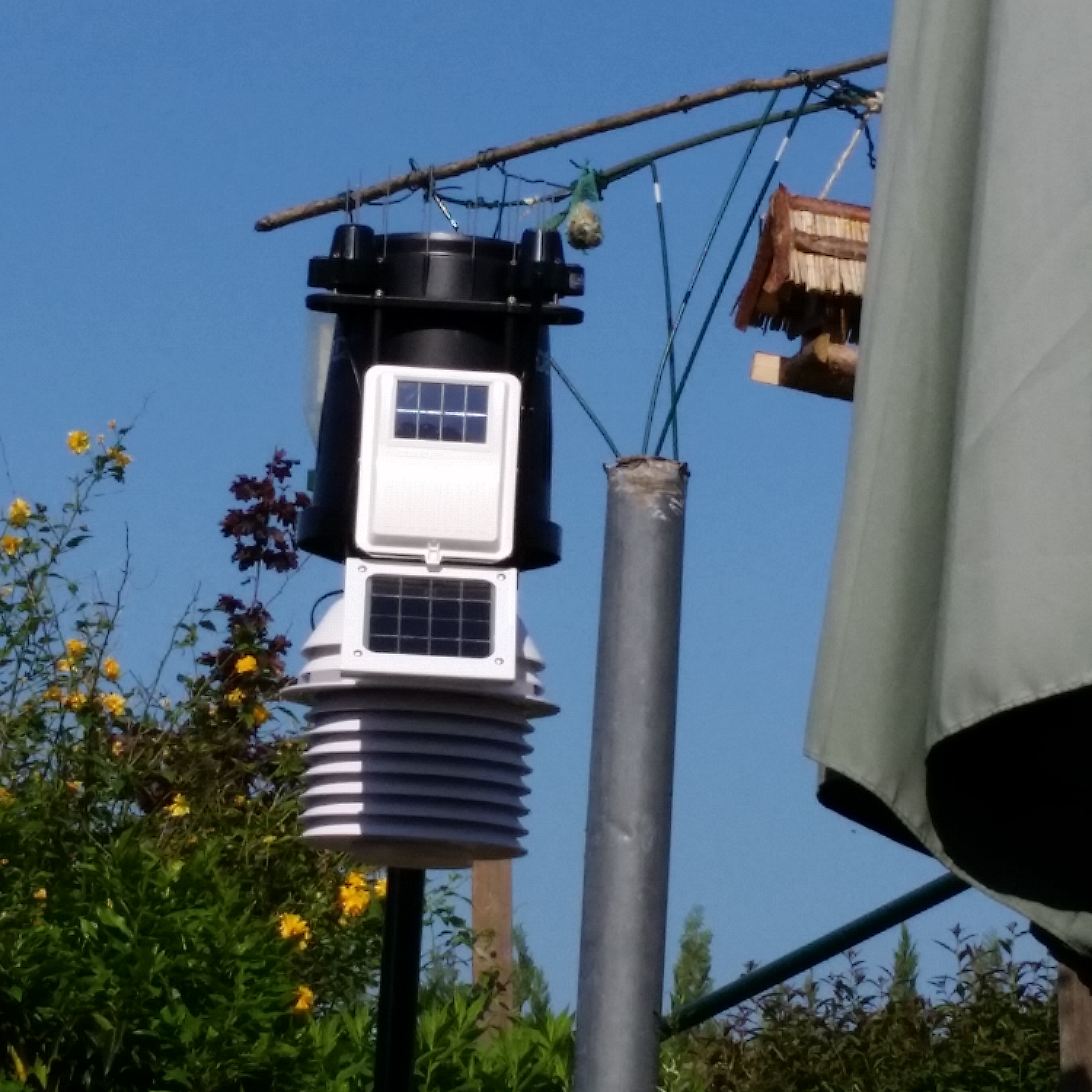

Die Davis Vantage Pro2 Aktiv Plus, 6163EU mit 24 Stunden Aktivbelüftung, UV und Solarstrahlung
Seit dem 04.02.2017 werden auch die Bodenfeuchte, die Bodentemperatur und die Blattfeuchte mit einer Davis Sensorstation 6345 OVCS erfasst.
Eine weitere Davis Sensorstation 6345 erfasst seit dem 25.03.2021 die Wassertemperaturen der Teichfilteranlage
Die Wetterstation mit der Bezeichnung "Davis Vantage PRO 2" ist eine Solar-Funk-Wetterstation (868MHz),
mit der Handelsbezeichung "Vantage Pro 2 Aktiv Plus", Modell 6163EU.
Am 14.03.2020 habe ich den Windmesser der Vantage Pro 2 (6410 Davis) ausgetauscht.
Die Basisstation ist mit einer seriell/USB Schnittstelle (Weather-Link Data-Logger) ausgestattet. Diese ist mit dem
Wetterserver verbunden.
Die Entfernung zwischen der Sendestation mit den Sensoren und dem Empfangsteil beträgt ca. 60 m.
- Spezifikation der Vantage Pro 2 (868 MHz)
- Lufttemperatur und Luftfeuchtigkeit
- Windrichtung, Windgeschwindigkeit
- Niederschlagsmenge
- Sensor für UV-Strahlung
- Sensor für Sonneneinstrahlung
- 24 Stunden aktiv belüfteten Bestrahlungsschutzschild.
Besonderheiten
- Solarstrahlung: Messbereich: 0 bis 1600 W/m², Genauigkeit: +/- 5%, Auflösung: 1 W/m²
- UV-Index: Messbereich: 0 bis 16 Index, Genauigkeit: +/- 8%, Auflösung: 0,1 Index
- Aktivbelüftung über Solarpaneel mit eigener Stromversorgung und Akkupufferung
- 24 Stunden Belüftung; Luftstrom tagsüber 2,5 m/sec. / nachts 1,4 m/sec
- Außentemperatur: Messbereich -40 °C bis +65 ° C; Auflösung: 0,1 °C; Genauigkeit: ± 1 °C
- Außenluftfeuchtigkeit: Messbereich 1 bis 100 % rel. Feuchte, Auflösung: 1 %; Genauigkeit: ± 3%
- Luftdruck: Messbereich: 540 hPa - 1100 hPa, Auflösung: 0,1 hPa, Genauigkeit: 1,0 hPa
- Niederschlagssensor: Anzeigebereich: bis 999,9 mm, Auflösung pro Wippenschlag: 0,2 mm
- Windgeschwindigkeitssensor: Messbereich Windstärke: 3 km/h bis 290 km/h, Genauigkeit Windstärke: 3 km/h, Auflösung: 1 km/h
- Windrichtungssensor Auflösung Windrichtung grafisch: N, O, S, W mit 3 Zwischenschritten
Digitaler Geigerzähler: GQ GMC-300E Plus
Mit dem Geigerzähler (GQ GMC-300E Plus) werden die Umgebungsstrahlungswerte ermittelt.
- 1. Gamma-Strahlung
- 2. Beta-Strahlung
- 3. Alpha-Strahlung
Laser PM2.5 Sensor Modell SDS011
Nova Fitness SDS011 Laser PM2.5 PM10 Staub Feinstaub Sensor Modul Luft Qualitätsdetektor mit eingebautem Ventilator.
- Auflösung: 0,3µg/m3
- Messparameter: PM2,5, PM10; Bereich: 0,0-999,9 µg/m³
- Serielle Datenausgabe
air-Q Science
Der air-Q Science mit 14 Sensoren + Science Option und optionalem Zusatzsensor. Quelle: air-Q
- Sauerstoff, Kohlendioxid, flüchtige organische Verbindungen wie Formaldehyd, Methan
- Kohlenmonoxid
- Feinstaub PM 10, PM 2,5, PM 1
- Stickstoffdioxid, Schwefeloxid, Ozon
Aufstellung der Sensoren der Solar-Funk-Wetterstation
Die Sendeeinheit mit dem Thermo-/Hygro-/Niederschlagssensor befindet sich 2 m über Grund.
Der Windmesser (Anemometer) ist über der Sendeeinheit in 10,6 m über Grund.
Der Luftdruck, die Innentemperatur und die Innenluftfeuchtigkeit
werden in der Basisstation ermittelt.
Taupunkt, Hitzeindex und Windchill werden berechnet.
Die Messeinrichtungen der Wetterstation stehen im Garten.
Die Position:
Breitengrad, Latitude 53° 36.36' N,
Längengrad, Longitude 011° 20.48' O
Höhe 53 m
Davis Sensorstation 6345OVCS mit Boden- und Blattfeuchte/-temperatur-Sensoren
Start am 04.02.2017, 14:30 Uhr
Die DAVIS Wireless Leaf Wetness - Soil Moisture - Temperature Station ist eine Funk-Mess-Station,
die die Erfassung der Blattfeuchte, Bodenfeuchte und/oder Temperatur an beliebigen Orten ermöglicht.
Der Transmitter und die Solarstromversorgung sind in einem wetterfesten Schutzgehäuse untergebracht.
Ich habe 4 Bodenfeuchte- und 4 Temperatursensoren, in 5, 10, 20 und 50 cm Tiefe angeschlossen.
Der Temperatursensor besteht aus einem Epoxy gekapseltem Platin-Thermistor in einem Edelstahlgehäuse.
Die 2 Blattfeuchtesensor dienen zur Messung der Oberflächenfeuchte von Laub,
Zur Feststellung der Blattfeuchte-Intensität werden Werte von 0 - 15 ausgegeben.
Davis Sensorstation 6345 mit Bodentemperatur-Sensoren
Start am 25.03.2021, 14:30 Uhr
Die DAVIS Wireless Leaf Wetness - Soil Moisture - Temperature Station ist eine Funk-Mess-Station,
die die Erfassung der Blattfeuchte, Bodenfeuchte und/oder Temperatur an beliebigen Orten ermöglicht.
Hier wurden zwei Temperatursensor und ein Blattfeuchtesensor angeschlossen
air-Q Science
Start am 18.07.2021, 10:00 Uhr
laut Hersteller; Messwerte: Sauerstoff, Kohlenmonoxid, Kohlendioxid, Feinstaub (PM1; PM2,5; PM10), Stickoxid / Stickstoffdioxid,
Ozon, Schwefeldioxid, VOC-Gase (Methan, Formaldehyd, Toluol, u.a.), Temperatur, Luftdruck, absolute und relative Luftfeuchte, Taupunkt, Lärm / Schallpegel.
Zusätzliche Sensoren über OWFS
Als Temperatursensoren verwende ich sowohl die wasserdichte Ausführung des DS18B20 mit 1m Anschlussleitung als auch die einfache Form.
Der Messbereich dieser Sensoren liegt zwischen -55°C und 125°C (Messgenauigkeit > ± 0,5°C).
Im Bereich zwischen -10°C und +85°C haben diese Sensoren eine Messgenauigkeit von ± 0,5°C, laut Hersteller.
Für die Messung der Luftfeuchtigkeit wird ein Sensor aus der HIH-4000 Serie verwendet.
Die Messgenauigkeit des HIH-4000 Sensors liegt zwischen 0% und 59% relative Luftfeuchte bei ± 5% und
zwischen 60% und 100% relative Luftfeuchtigkeit bei ± 8% (Spannung 5 V und 25°C).
Es befindet sich am Carport in 2 m über Grund ein Kombisensor für Temperatur (DS18B20) und
ein DS2438 Multisensor zur Erfassung der Luftfeuchte (2. Messstelle) mittels HIH4000er Serie Sensor.
Dieser Kombimesseinrichtung ist ein Helligkeits-, Feuchte- und Temperatursensor des Anbieters 'e-service online'.
Diese Sensoreinheit wird mittels Strahlungsschutzschild aus Blumentopfuntersetzern vor der direkten Sonnenbestrahlung geschützt.
Ein Sensor (DS18B20) erfasst die Lufttemperatur in 1m Höhe über Grund.
Die Wassertemperatur des kleinen Teiches (0,75 m³) wird per wasserdichten Temperatursensor (DS18B20) in 50 cm Tiefe ermittelt.
Im Schwimmteich (96 m³) gibt es zwei wasserdichte Temperatursensoren (DS18B20), einer in 20 cm und einer in 180 cm Tiefe.
Auch im Gartenteich (20m³) befindet sich in ca. 50 cm Tiefe ein wasserdichter Temperatursensor (DS18B20).
Die Bodentemperaturen werden in 5 cm, 10 cm, 20 cm, 50 cm und 100 cm Tiefe mittels wasserdichter Temperatursensoren (DS18B20) gemessen.
Geplant sind noch Bodenfeuchtesensoren in 10 cm, 20 cm und 50 cm Tiefe.
Auch 5 cm über Grund befindet sich ein wasserdichte Temperatursensor (DS18B20).
Ein Solar-, Helligkeits- und Temperatursensor in 2 m Höhe südwestlich neben dem Schwimmteich liefert nur die Globalstrahlungswerte.
Umgebung der Sensoren
Die Messeinrichtungen der Station sind entsprechend der Aufbauanleitung zusammengesetzt. Die Einheit Windrichtung und Windgeschwindigkeit wurde an einem 10m langen Rohr befestigt.
Der Wetterserver
- ein PC ersetzt den vorherigen Banana Pi
- 4 GB RAM statt 1 GB Ram
- Festplatte mit 1TB dual Raid
- Betriebssystem: debian 10
- Python: 3.7.3
- Software: weewx mit den Erweiterungen owfs, forecast, cmon
- Die Wetterdaten werden in einer MYSQL-Datenbank gespeichert.
- Zusätzlich werden die forecast-Daten und die cmon-Daten in einer sqlite-Datei temporär abgelegt.
- Weitere Sensoren für Gas, Blitz, Feinstaub
- Die Daten von den AIR-Sensoren werden mit einem RasberryPi und einem GrovePi+board erfasst,
- diese Air-Daten werden aus einer eigenen MYSQL-Datenbank importiert und nur angezeigt.
Auswertungssoftware weewx
Die Installation der Software ist sehr gut unter Weewx dokumentiert. Außerdem gibt es ein Forum unter ......WeewxHelp.... Des Weiteren ist das .. .Weewx Wiki.. . sehr hilfreich. Die meisten Webseiten werden alle 5 min neu erstellt und hochgeladen. Die weiteren Webseiten in unterschiedlichen Intervallen.
Danke an Thomas Keffer, Matthew Wall und all die Anderen
Neben der Software weewx werden gegenwärtig Erweiterungen von Matthew Wall verwendet:
1. ...OWFS Driver...
Quelle: ...owfss.py... zum Auslesen der 1-wire Sensoren.
2. ...forecasting...
Quelle: ...Vorschau... zum Darstellen der Wetterprognose
3. ...Monitor Computer Health...
Quelle: ...Server-Überwachung...
4. Ich verwende außerdem einige Erweiterungen aus dem Forum.
5. Air-Daten von einem RasberryPi und einem GrovePi+board mit Air-Sensor, Sensor M9 und Sensor N
...(Grove)...
Die Änderungen
- Datenbank: vantage schema
- die Datei (units.py),
- die Datei (wxformulas.py),
- sowie die Datei (tags.py )
Außerdem wurden div. Variablen 'extraTemp1', 'extraHumid1', und weitere Schema Änderungen eingepflegt, dieses sind bei jedem update zur Zeit noch per Hand zu Ergänzen.
Zusätzlich und nicht unerwähnt die diversen Erweiterungen und Anpassungen in den Dateien skin.conf und weewx.conf.
Wetterkamera
Bei meiner Wetterkamera handelt es sich um eine IP-Camera der Marke 'INKOVIDEO'. (gegwärtig in der Testphase)
In der jetzigen Testphase wird mittels shell-skript, gesteuert durch CRON, alle 2 min ein Bild aufgenommen und gespeichert.
Einige dieser Bilder werden als Wetterbild auf der Seite ...Wetterbilder..." angezeigt.
Des Weiteren werden die Bilder des aktuellen Tages in einem Verzeichnis abgelegt.
Bilder aus diesem Verzeichnis werden gegen Mitternacht per shell-skript zu einem Video zusammengesetzt.
Es werden für 7 Tage die Bilder von 6:00, 9:00, 12:00, 15:00 und 18:00 Uhr einschließlich des Vortagsvideos auf der Seite wetterbilder präsentiert.
